TCP学习-NS3模拟环境搭建

发表于

参考https://github.com/ituring/tcp-book/?tab=readme-ov-file

前置工具下载

virtualBox（最新版本即可）

https://www.virtualbox.org/

1
2
3
VirtualBox 图形用户界面
版本 7.0.22 r165102 (Qt5.15.2)
Copyright © 2024 Oracle and/or its affiliates

Vagrant（最新版本即可）

https://developer.hashicorp.com/vagrant

1
2
PS C:\Users\dushenda> vagrant.exe -v
Vagrant 2.4.9

Powershell

https://learn.microsoft.com/en-us/powershell/scripting/install/install-powershell-on-windows?view=powershell-7.5

1
2
PS C:\Users\dushenda> pwsh.exe -v
PowerShell 7.1.4

X server

下载并安装 VcXsrv：

  1. 访问：https://sourceforge.net/projects/vcxsrv/
  2. 下载并安装 VcXsrv Windows X Server

配置 VcXsrv：

  1. 启动 “XLaunch”
  2. 选择 “Multiple windows”
  3. Display number 设为 “0” 或 “-1”（自动）
  4. 选择 “Start no client”
  5. 在 “Extra settings” 中勾选 “Disable access control”（重要！）
  6. 完成设置，VcXsrv 会在系统托盘运行

设置 PowerShell 环境变量

1
2
3
4
5
# 在启动 Vagrant 前设置 DISPLAY
$env:DISPLAY = "localhost:0.0"

# 或者尝试
$env:DISPLAY = "127.0.0.1:0.0"

修改 Vagrantfile 配置

1
2
3
4
5
6
7
8
9
10
11
12
13
14
Vagrant.configure("2") do |config|
  config.vm.define "guest1" do |guest1|
    guest1.vm.box = "ubuntu/xenial64"

    # 关键配置：启用 X11 转发
    guest1.ssh.forward_x11 = true
    guest1.ssh.forward_agent = true
    guest1.ssh.forward_x11_trusted = true
    guest1.ssh.keep_alive = true

    # 网络配置
    guest1.vm.network "private_network", type: "dhcp"
  end
end

安装wireshark虚拟机

配置环境

1
2
3
$ git clone https://github.com/ituring/tcp-book.git
$ cd tcp-book/wireshark/vagrant
$ vagrant up

登录虚拟机

使用以下的命令，ssh连接到Guest操作系统上。在登录消息显示之后，命令行提示会变成vagrant@guest1:~$。

在powershell中运行vagrant ssh guest1。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
$ vagrant ssh guest1

> Welcome to Ubuntu 16.04.5 LTS (GNU/Linux 4.4.0-139-generic x86_64)
>
> * Documentation:  https://help.ubuntu.com
> * Management:     https://landscape.canonical.com
> * Support:        https://ubuntu.com/advantage
>
> Get cloud support with Ubuntu Advantage Cloud Guest:
> http://www.ubuntu.com/business/services/cloud
>
> 0 packages can be updated.
> 0 updates are security updates.
>
> New release '18.04.1 LTS' available.
> Run 'do-release-upgrade' to upgrade to it.

vagrant@guest1:~$

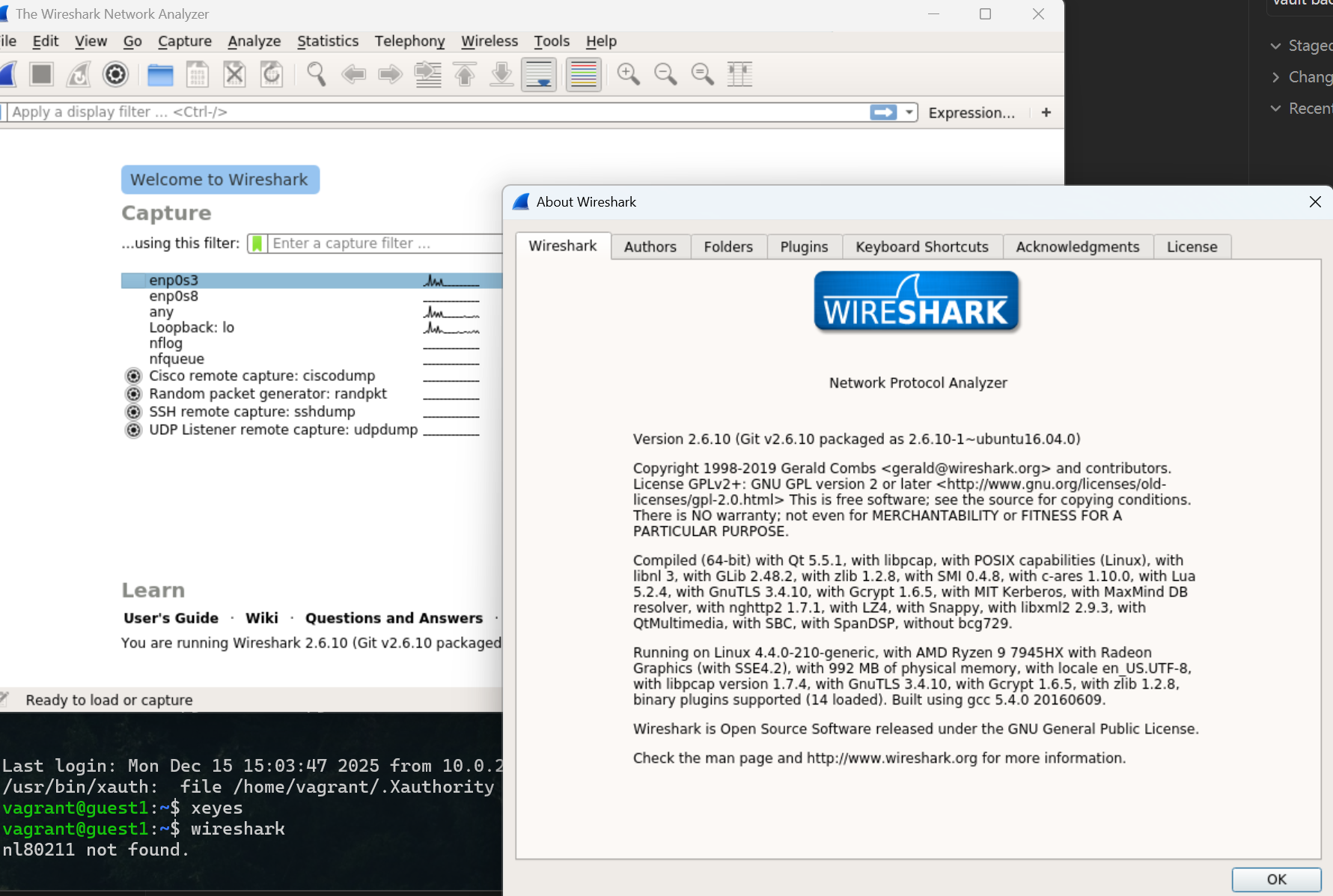

启动Wireshark。

1
vagrant@guest1:~$ wireshark

安装ns3虚拟机

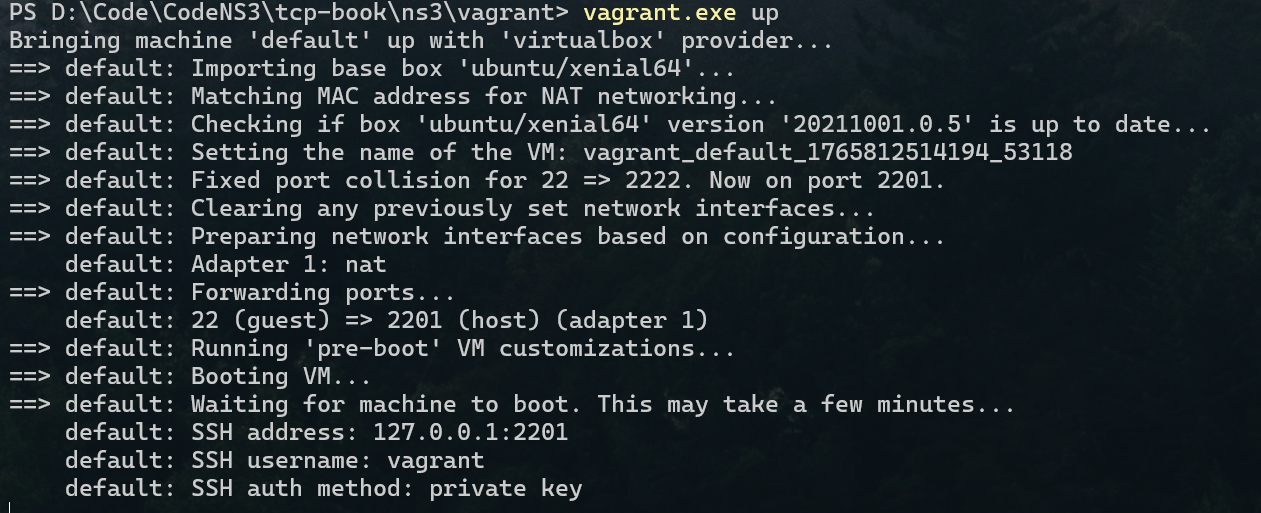

当确认已经准备好VirtualBox和Vagrant的环境之后，请将此Github代码库克隆到任意目录。打开其中的ns3/vagrant目录，执行vagrant up命令。如此一来，就在虚拟机上完成了安装Ubuntu 16.04，并搭建ns-3的过程。另外，在2019年4月1日的时间点，第5章和第6章所使用的CUBIC和BBR模块不支持ns-3.28以上版本，因此本书使用ns-3.27版本。由于搭建ns-3环境相当花时间，请务必耐心等待 。

1
2
3
$ git clone https://github.com/ituring/tcp-book.git
$ cd tcp-book/ns3/vagrant
$ vagrant up

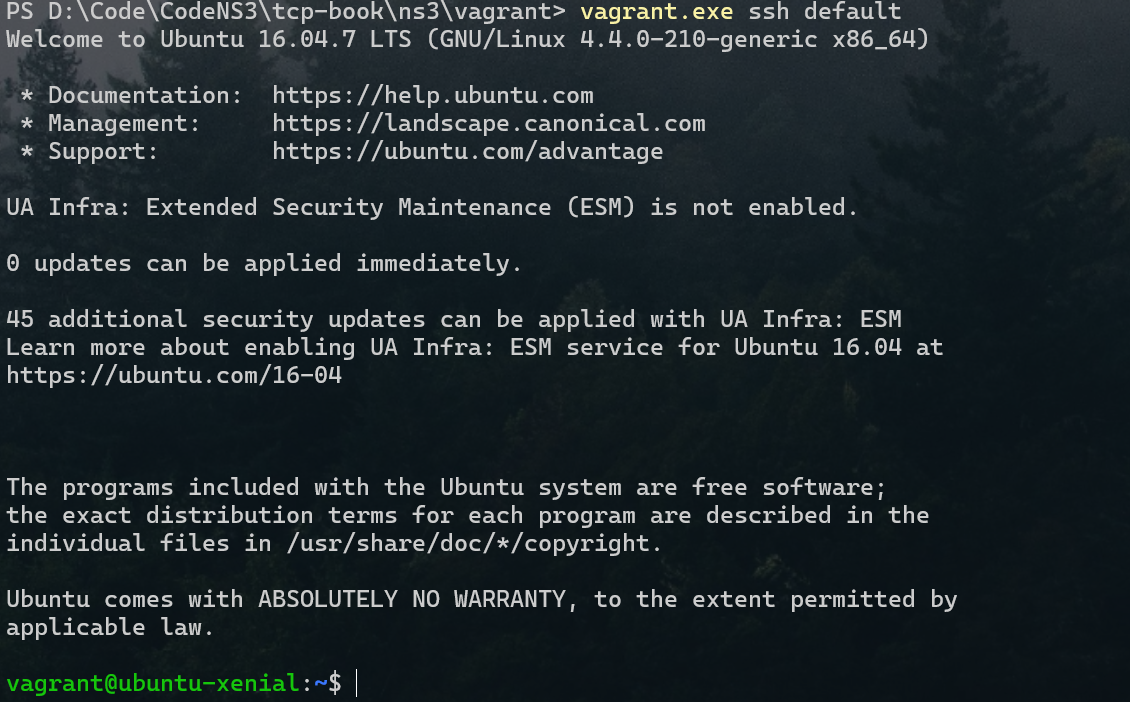

在powershell中运行vagrant ssh
